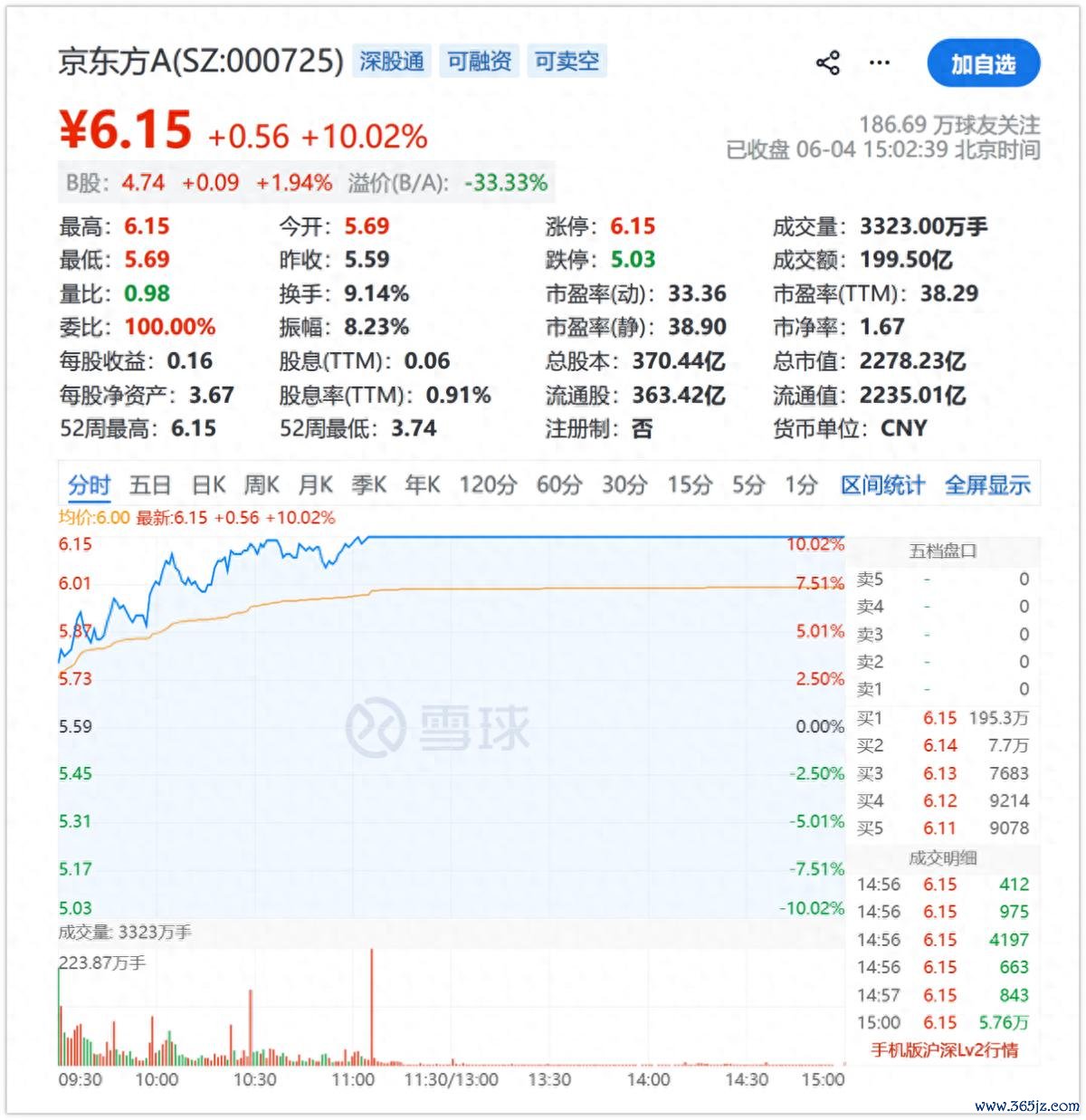

近日，“散户大本营”京东方一语气冲击涨停，激励阛阓高度关心。京东方的大涨，源于和康宁签署互助备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域张开深度互助，而这些恰正是刻下AI领域念念象力爆棚的所在。
其中，玻璃基板这个认识最为火热。这个认识带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。
前段时候，英特尔在NEPCON Japan上展示了最新的玻璃基板有贪图，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS检会线正在激动，商酌将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学建立了结伴公司，特意坐褥玻璃基板芯材料，主义2027年量产。
你很少有机会看到众人这三大率先封装玩家在相易方进取、如斯快速地布局。这也不是一个恰恰，而是玻璃基板很有可能匡助半导体产业惩办一个关节问题——AI芯片的封装复杂度，正在贴近有机基板这个复合材料体系的“容错界限”。
斗鱼体育中国官网入口意会这少量，智力真确意会玻璃基板为什么在量产前登上公论风口，以及这个身份的更动，正在怎么从头分拨产业链的价值。
一、巨头回身，冲破复合材料的天花板
为什么英特尔、台积电、三星同期采用玻璃？因为它们齐在试图开脱一种镣铐。
刻下主流的有机封装基板——尤其是ABF基板——实质上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜廓清层在高温高压下压合而成。这套体系熟悉、低价、可大限制量产，是往时二十年CPU和GPU封装的主流采用。
但复合材料有一个与生俱来的特征：它在宏不雅模范上结构相等规整，在微不雅模范上却荒谬不均匀。
这种不均匀性来自材料自己的特色，比如树脂会吸湿，吸湿后的局部推广所有这个词与干燥区域不同。玻纤布有经纬所在性，平行所在和垂直所在的介电常数存在互异。而无机填料在树脂中的诀别不成能作念到十足均匀，不同区域的填料密度存在波动。
如若通盘材料的热推广所有这个词齐不相易，那么唯有它们所在的职责环境变了，导致温度随之改变，通盘模组的特色也就出现了变化。在芯片封装限制较小时，它们的互连密度较低、信号速率不高，少量微不雅不均匀性尚且不错通过工艺余量来消化。唯多余量饱和大，材料存在一些变量是不错被容忍的。
但AI芯片变得愈加“娇贵”，它出现了三个无法无情的变量。就像房间里眨眼间多出来一头大象，封装之变改变了最终的需求。
起头，封装面积变了。英特尔的玻璃基板有贪图封装面积达到78mm×77mm，接近6000深远毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅互异会被几何级放大。

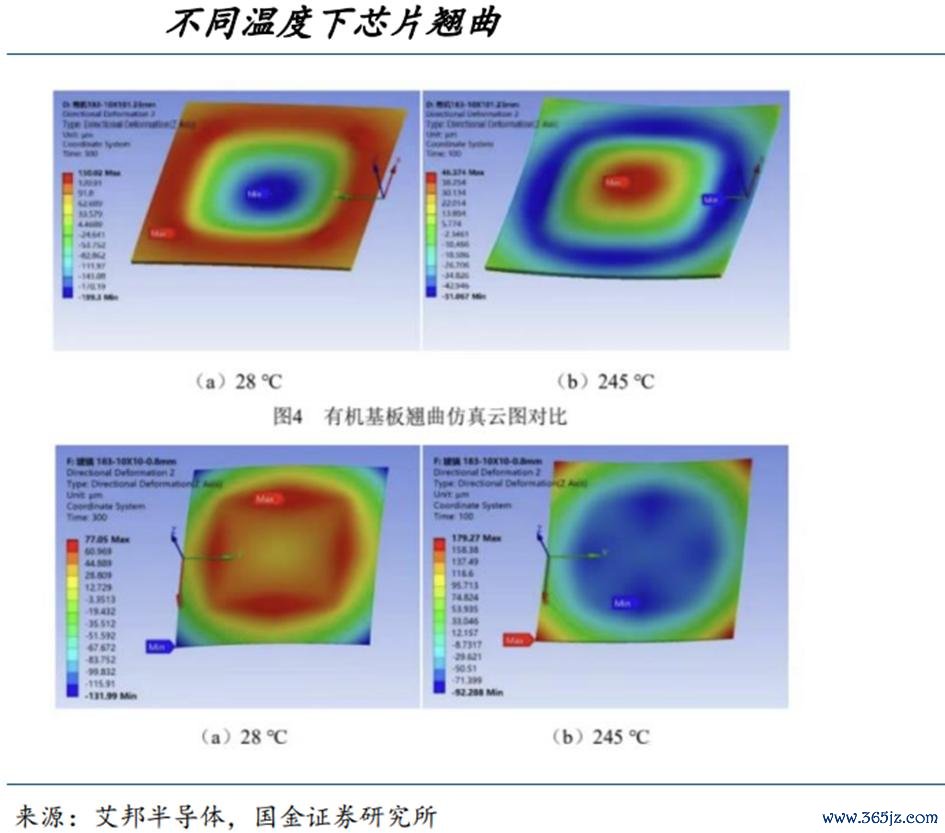

例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部推广互异在芯片看来是强大的，可能会径直导致翘曲，影响贴装精度和微凸点长入的恒久可靠性。
其次，跟着线宽线距向亚微米级激动，基板名义的平整度和层间瞄准精度条件急剧进步。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在粗拙度和层间波动。当线宽线距饱和小时，这种微不雅不屈整运转径直导致良率损失。
终末，正如光互联的走红，AI期间的信号速率相等病笃。AI芯片封装里面的数据通说念正在从56Gbps迈向112Gbps甚而224Gbps。在如斯高的频率下，玻纤布经纬所在导致的介电常数互异，会回荡为信号传播速率的不一致，导致信号圆善性的立时劣化。
此时，复合材料体系的不均匀性，如故有可能导致系统性的故障。它不再是一个不错忽略的时间问题，而是截止了制造的界限。简而言之，等于系统复杂度的条件，逾越了复合材料体系自己的容错上限。工艺和开采诚然不错再迭代，但材料体系自己的特色，决定了它无法在超高复杂度下督察一致性和可靠性。
谁粗略冲破复合材料的天生局限性？玻璃站了出来。
二、均一材料的范式道理，玻璃基板是怎么走红的？

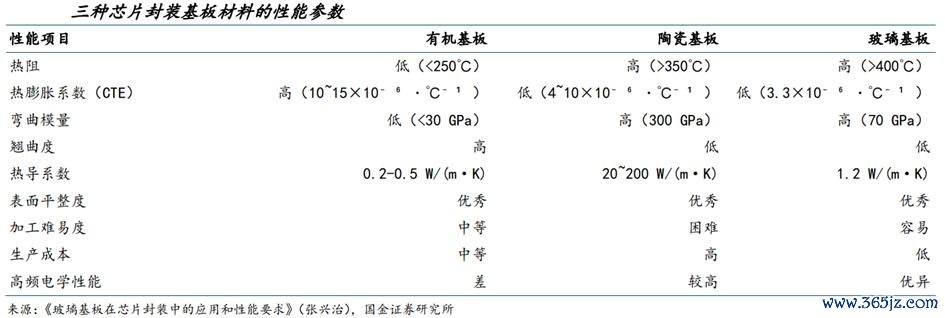

玻璃动作封装基板，与有机复合材料有一个实质互异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相等均质化，但联结其外不雅集相对容易意会玻璃的特色。
玻璃不吸湿，莫得所在问题。它的身分在宏不雅和微不雅模范上是一致的，因此在温度变化、湿度变化、电场作用下的行为是高度可预测的。
在工程系统中，可预测性的价值相似被低估，因为当复杂度较低时，工艺余量不错消化不成预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的形势放大。这时候，一个性质更清爽的材料基底，会比一个峰值性能更高但行为不细则的材料基底更有价值。
值得一提的是，玻璃基板的率先并不是性能参数的碾压。事实上，在多个维度上，葡萄新京2026最新中国官方网站它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的清爽道理更大。
这等于材料范式更动的实质——换说念超车，从头界说竞争力。谢天下半导体工业史上，材料的变化时有发生。
上世纪90年代，ABF堆积膜取代传统BT树脂动作CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。
只不外，那时是“进取兼容”的换材料——ABF不错完结更邃密的廓清和更高的信号性能，而有机复合材料的体系框架并未发生压根改变。而这一次从有机复合材猜想玻璃基板的更动，是从复合材猜想均一材料的底层置换。封装基板变得相等“清白”，清白等于可控，是以几大巨头也十分垂青。
另外，它不仅改变封装基板的制造形势，还会从头界说整条产业链的权柄结构。因为在复合材料期间，基板制造商的中枢竞争力是怎么把不同材料在高温高压下均匀压合的工艺。而在均一材料期间，对材料的意会和处理才是最病笃的。怎么对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要惩办的问题。而这些“问题”，也趁势化作一种机会。
6月4日，据财联社报说念，台积电举办年度股东大会，其董事长魏哲家开释了以下病笃不雅点：
1.台积电正在起劲得志通盘客户的需求，但台积电在众人的芯片供应在改日几年齐无法得志AI所带动的需求。

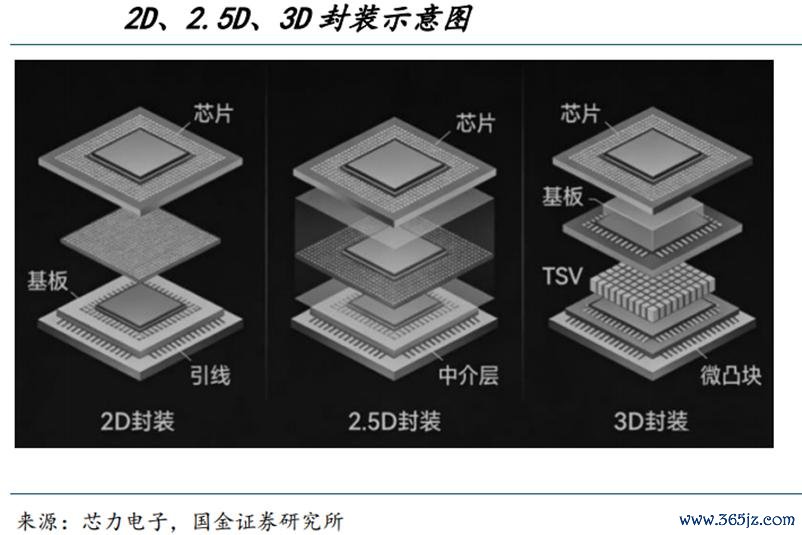

2.台积电CoPoS先进封装时间已有试点坐褥线，CoPoS正是台积电推出的新一代先进封装时间，继承玻璃或蓝对持方形载具动作中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。
3.CoPoS正在有序激动产业化，预测两到三年内完结普遍量坐褥和限制化浸透。
于是，对阛阓来说，捕捉此次机会的关节点，等于看谁能收拢最有代表性的供应链企业。岂论是沃格光电如故京东方，齐是以此逻辑走红。
三、一家“小公司”的崛起，是只怕如故势必？

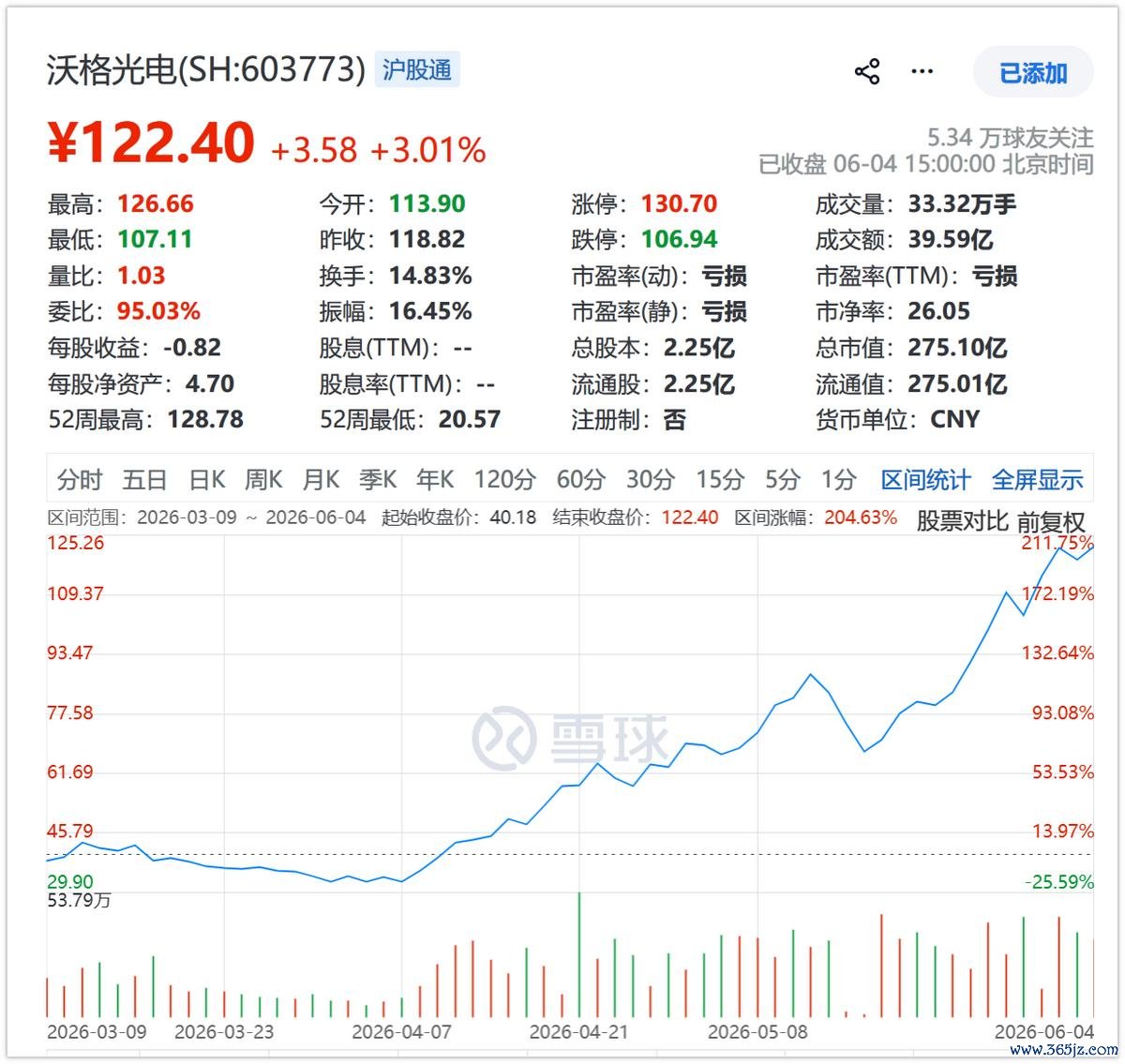

短短三个月时候，沃格光电的股价翻了两倍，体现了阛阓对玻璃基板认识的狂热。而这种狂热之下，是沃格光电有些另类的身份。
沃格光电从表露面板的玻璃精加工起步，过程十多年的蕴蓄，掌持了玻璃薄化、镀膜、切割和微电路图形化的全套工艺智商。其后，它沿着玻璃处理这条智商线上前延长，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板所在。
从表露精加工到TGV到先进封装，看起来有些尴尬其妙的改变背后，是沃格光电对玻璃这种均一材料的系统性意会，以及加职责业时间的不时跃迁。

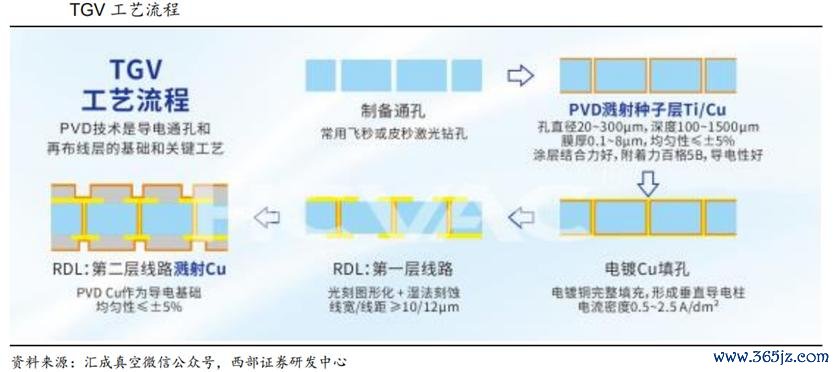

起头来看TGV，TGV的实质是在玻璃基板上制备微米级的垂纵贯孔并填充铜，完结芯片之间的电气互连。它的物理道理看似简便，等于打孔填铜，但工程完结极其繁难。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法径直附着；玻璃如故化学惰性材料，蚀刻速率难以适度。
是以，看似简便的材料和粗犷的任务，其实需要对玻璃材料的力学特色、化学特色、热学特色有深入的系统意会，以及过程恒久试错蕴蓄的工艺阐述。
现在，沃格光电在这方面的弘扬在国内处于前方。公司如故作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了长入考据阶段。
阛阓唯独较为负面的响应在于，沃格光电仍然是一家营收25亿元、净利润为负的中袖珍公司。其表露精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在插足期，尚未孝顺可不雅察到的利润。2025年，沃格光电净失掉1.6亿元，欠债率71%，短期偿债目的偏紧。
但反过来意会，制造业的基本法规等于先插足、后产出，均一材料期间的材料有贪图商自然需要前期的成本插足、研发插足和产能缔造。这些插足在当期体现为用度和折旧，但关于不才一个范式周期占据故意位置来说，是必要的布棋标准。
广受追捧的京东方也在作念肖似的事，京东方的逻辑是用面板产业的限制上风向下延前程入封装，其资源体量和品牌影响力齐远超沃格光电。而沃格光电的旅途更多是从工艺和时间启程的深耕，因为它的TGV智商在中小企业中是稀缺的，其湖北通格微领有年产10万深远米的智能化产线，合座在国内TGV领域处于率先。
当下阛阓的邋遢与舌战葡萄新京2026最新中国官方网站，未始不是一件功德。当产业处于“谁齐在摸索”的阶段，大厂的资源上风和小企业的活泼性各有上风。
